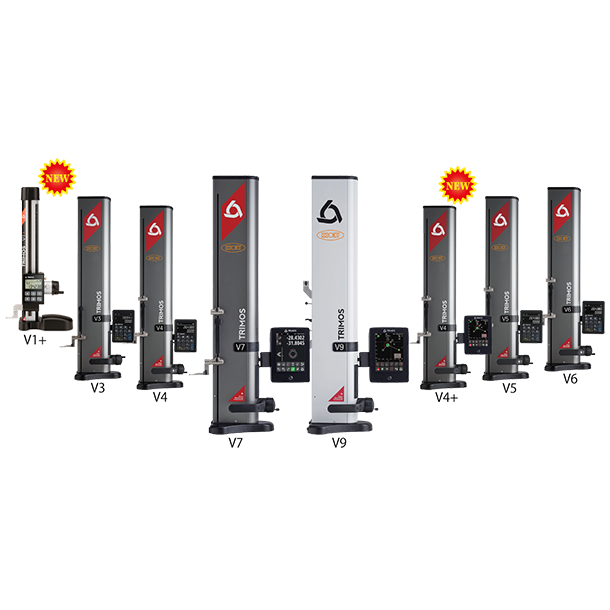

高性能縦型万能測長機 Vシリ-ズ

アプリケ-ションの豊富さと測定の速さ、人間工学に基づいた使いやすさが融合した縦型測長機が全機種モデルチェンジ。誰でも早く簡単に各種形状を測定できます。現場向けの基本モデルV3からハイエンド機種V9まで目的用途に合わせ選択が可能です。これまで同様に製品のメンテナンス、修理、校正などのアフタ-サ-ビスにも力を入れています。

製品導入のメリット

Point 1:測定機の集約化
1台で、高さ、段差、溝巾、溝中心、内外径、穴の中心位置、穴ピッチ、溝ピッチ、平面度、角度(V7、V9)、
直角度(V6、V7、V9)、深さ等が可能
三次元測定機で行うようなPCD等の測定も可能(V7、V9シリーズ)
Point 2:測定の合理化
圧倒的な測定の速さ=穴位置測定等は数秒
簡単操作=現場で精密測定可能
Point 3:品質の安定化
人による誤差なし=タッチプローブ内蔵
測定精度は1〜2µm(V7、V9シリーズ)
Point 4:作業者の負担軽減
人による誤差なし=タッチプローブ内蔵
業界初 ブラックマスクデイスプレイ採用 暗いところでも抜群の視認性

製品紹介V3-紹介

二軸測定

トリモス社のHPアドレス http://www.trimos.ch/

高性能縦型
万能測長機

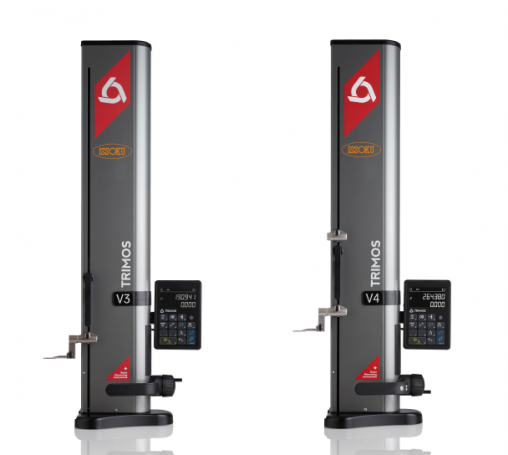

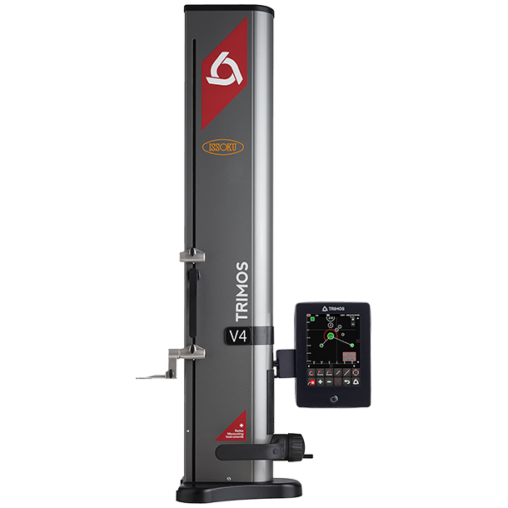

V3/V4

V3/V4

製造現場での簡単な検査用で汎用タイプです。
高さ、段差、穴径、穴中心位置を簡単に、スピ-ディに測定することができます。

V5/V6シリ-ズ

V5/V6シリ-ズ

V4シリ-ズの進化系!世界初、手動測定機能・電動測定機能を1台に搭載。量産品、試作品のあらゆるニ-ズに対応可能です。

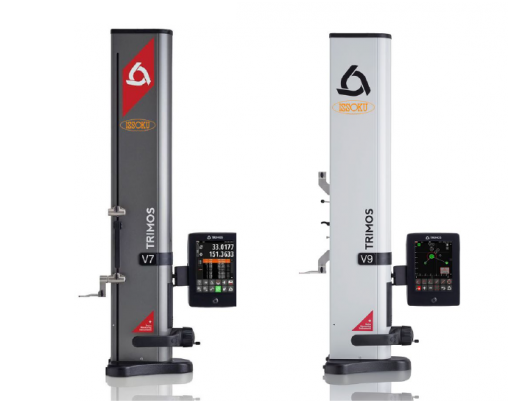

V7/V9シリ-ズ

V7 V9シリ-ズ

精度、機能を極めたハイエンドモデル。
一方向ではなく上下両方向の最大許容誤差 (BMPE=1.2+L/1000μm)において世界最高クラスです。PCDや穴と穴のダイレクト距離、穴角度等の 二次元測定が誰でも簡単に行えます。 新開発のグラフィックソフトウェアとタッチパネルで タブレット感覚のようなスム-ズな操作が可能。V5/V6同様に手動操作と電動操作と切り替えができます。

スイス トリモス社とISSOKUのダブルブランドである高精度縦型万能測長は、当社製 製品と組み合わせることにより相乗効果が生まれます。ここで紹介する製品は多くのユ ーザに多数採用されており、性能は実証済みで安心です。

面振れ測定が可能
面振れ測定が可能
高さや段差と振れの同時測定もできます。
回転精度0.2μm精度、テーブル上面の振れ0.5μmと最高の振れ測定を誇る逸品です。
二次元測定が可能(PCD等)
二次元測定が可能(PCD等)
XYの2軸方向の同時測定、PCD測定等ができます。この回転テーブルは、回転精度、割出精度が高く、被測定物、使用目的の応じて縦、横両方で使用することができます。
ねじ穴のピッチ測定が可能
ねじ穴のピッチ測定が可能
ねじ穴の中心位置やピッチの測定が容易にできます。雄ねじのテーパ部で支え、高精度測定を実現します。

その他にも、様々な測定治具も製作を承っておりますので、より使い勝手の良い測定環境をご提供いたします。
