製品情報

トップページ製品情報>ボールねじ/精密機械部品

ボールねじ/送りねじ/スーパミニチュアボールねじ/高速・静音ボールねじ/潤滑ユニット/直動テーブル/精密スピンドルユニット

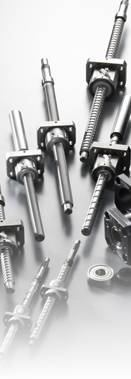

精密測定のエキスパートであるISSOKUの精密加工技術を応用して作られた精密機械部品。 ねじ軸とナットの間のボールにより、速くて軽い動きを実現し、正確な位置決めを可能にする「転がり接触」式のボールねじや、ねじのらせん構造を利用して物を移動させる「滑り接触」式の送りねじなど、その活躍の場は各種工作機械や半導体製造装置、航空機など幅広い用途をもって産業に貢献しています。 これも、ISSOKUの長年の技術の蓄積と高精度加工技術が生み出したひとつの結果なのです。

ISSOKUのボールねじは超精密なC0級から主に搬送用に使われるC7級まで、お客様のご希望に沿った精度等級のボールねじを1本から製作しております。 軸端完成品や軸端未加工品の在庫も豊富に取り揃えておりますので、標準品から特殊品まで短納期で提供することが可能です。 その他、ボールねじの追加工、潤滑剤や予圧への変更、ボールねじ修理も対応しております。

2D、3D CADデータはこちらから。(下記バーナーをクリック)


お探しの製品が見当たらない場合はこちらのページよりお問い合せください。

ボールねじ

軸端加工済み(標準在庫品)

一般的で使いやすい軸端形状に加工済みですので、そのまま装置に使用することができ、設計工数も削減できます。また、ご希望により追加工も対応しております。

長期メンテナンスフリーを可能にしたOSユニットの取付や、周辺ユニット(サポートユニット・ロックナット)も併せてご検討ください。

基本仕様
精度等級 C3
軸方向すきま 0.005以下
(0スキマ:予圧品も可能です)
バリエーション φ6リード1〜φ20リード20
潤滑剤 油又はグリース封入済み
軸端加工済み(標準在庫品)
カタログのダウンロード

軸端未加工品(標準在庫品)

C3級の軸端未加工品を各種サイズ在庫しておりますので、お客様仕様の軸端形状を短納期で対応可能です。

基本仕様
精度等級 C3
軸方向すきま 0.005以下
(0スキマ:予圧品も可能です)
バリエーション φ4リード1〜φ20リード20
潤滑剤 防錆油が塗布されています。ご使用前に必ず潤滑剤を塗布願います。
軸端未加工品(標準在庫品)
カタログのダウンロード


軸端未加工品(標準在庫品) Grade C5 / C7 NEW

市場のニーズにお応えして、C5・C7級をシリーズ化いたしました。

特殊な軸端加工への短納期対応とコストパフォーマンスを実現し、在庫サイズも豊富に取り揃えております。 また、精度が異なる場合でも、標準品のナット寸法は互換性があるため、既存品からの置換が可能です。

基本仕様
精度等級 C5 / C7
軸方向すきま 0.005以下 / 0.020以下
バリエーション Φ8リード2〜φ25リード20
潤滑剤 防錆油が塗布されています。ご使用前に必ず潤滑剤を塗布願います。
軸端未加工品(標準在庫品) Grade C5/C7
カタログのダウンロード


ステンレス製(標準在庫品)

ステンレス製ですので、クリーンルーム、真空環境、食品機械、医療器等 幅広い分野でお使いいただけます。

ナット寸法はISSOKU標準品シリーズと同寸法で製作しておりますので、ボールねじの使用環境が変わった際に最適です。
また、OSユニットを取り付けることにより、潤滑剤の塗布量を最小限にし、さらに潤滑剤の飛散を抑制することができますので、よりクリーンな環境で使用することができます。

基本仕様
精度等級 C3
軸方向すきま 0.005以下
(0スキマはお問い合せください)
バリエーション φ4リード1〜φ20リード20
材質 マルテンサイト系ステンレス
(部品、小ねじ類はオーステナイト系使用)
潤滑剤 防錆油が塗布されています。ご使用前に必ず潤滑剤を塗布願います。
ステンレス製(標準在庫品)


周辺ユニット(標準在庫品)
標準ボールねじにマッチした周辺ユニットを用意してあります。
・サポートユニット
丸形、角形でそれぞれ固定側、支持側を用意してあります。
・ロックナット
精密品(Pシリーズ)、並級(Nシリーズ)の2種類を用意してあります。
周辺ユニット(標準在庫品)
カタログのダウンロード

ボールねじの選定

標準在庫品にはない軸径やリードとの組み合わせなど、特殊仕様品も対応しております。 また、お客様のご要望に応じて、弊社で選定することも可能ですので、是非ご相談ください。

ボールねじの選定
カタログのダウンロード

ボールねじ用フローティングユニット(受注生産品)

XY方向に配置されたジョイント機構により、取り付け面の倒れ・アライメント誤差・ねじ軸の振れ回り等の送り精度誤差要因をキャンセルします。

精密送り機構部のピッチング・ヨーイング・ローリング誤差を大幅に解消できます。特にエアースライドとの組み合わせに最適です。

ジョイント部の鋼球はオーバーサイズのものを組み込むことによって適度な予圧を与えてあり、送り方向にはバックラッシを発生させません。

コンパクトなボディの中に多くの機能を凝縮。従来の板バネを組み合わせた方式に比べスペースをとりません。

御社の取付スペースに合わせた設計ができます。是非ご相談下さい。

ボールねじ用フローティングユニット(受注生産品)

送りねじ

BACバックリードスクリュー(受注生産品)
2重のバネ構造によって定圧予圧を与え、バックラッシがない状態で長時間安定した回転を得られます。 また、回転トルクの変動が非常に少なく、高い位置決め精度を有します。

BACリードスクリューはJIS規格のボールねじ精度に準じています。

特殊サイズも製作しております。ISSOKUまでお問い合わせください。
BACリードスクリュー(受注生産品)
カタログのダウンロード

各種送りねじ(受注生産品)
永年のねじゲージ製造技術を基に、研削ラッピングを駆使した送りねじを生産しております。

表面粗さを整え、全体のすきま量が均一に仕上がっていることが特徴です。

特殊品、少ロット品に対応しておりますので、ISSOKUまでご相談ください。
各種送りねじ(受注生産品)

スーパーミニチュアボールねじ

 スーパーミニチュアボールねじ(受注生産品)

各種機械装置の小型化・省スペース化などのニーズだけでなく、これまでの小径ボールねじでは小型化することができなかった装置に最適です。

精密ボールねじでは(世界)最小クラスの軸径φ2 を実現しました。

リードは0.5・1・1.5mmの3種類をラインナップし、精度等級はC3級まで対応可能です。また、オールステンレス製対応により、クリーン環境にも適用可能です。

スーパーミニチュアボールねじ
カタログのダウンロード

高速・静音ボールねじ

 インサイドリターン式ボールねじ(受注生産品)

インサイドリターン方式(内部循環方式)は、ナットを従来品より約20%のサイズダウンを可能にしたことで、各種機械装置の省スペース化に貢献します。また、静音性と高速化を高次元で実現しました。

等級、軸方向すきま、精度及び軸長さ等につきましては、ISSOKUまでご相談ください。

インサイドリターン方式ボールねじ
カタログのダウンロード

潤滑ユニット

 OSユニット付ボールねじ

OSユニットを装着することで、長期間にわたり補給メンテナンスを軽減し、潤滑剤の使用量を最小限に抑え、環境負荷の低減に貢献いたします。

OSユニットは、特殊加工不要で弊社標準品への装着が可能です。

OSユニット付ボールねじ
カタログのダウンロード

直動テーブル

直動テーブル(受注生産品)

カスタムデザインの専用位置決ユニットから量産品のOEMまで当社の技能と技術を集結して製品化します。

直動テーブル(受注生産品)
製品例のダウンロード

精密スピンドルユニット

精密スピンドルユニット(受注生産品)

ベーシックな転がり軸受タイプから、サブミクロン精度のエアースピンドルまで使用にマッチしたスピンドルユニットをご提供します。

精密スピンドルユニット(受注生産品)
